Dans le paysage complexe des projets industriels, l’utilisation de composants en acier inoxydable est fréquente. Cependant, une vigilance accrue est de mise concernant leur conformité aux normes établies. Une confusion tenace persiste trop souvent, où un simple fitting « 150 LB » standard est considéré à tort comme l’équivalent d’un composant rigoureusement conforme à la spécification MSS SP-114.
Chez Kaizen Inspection, nous avons récemment été confrontés, lors d’une inspection rigoureuse sur un projet d’envergure, à une ambiguïté de conformité significative concernant des raccords intégrés à un réseau d’air comprimé réglementé. Bien que l’acier inoxydable semblât être le matériau utilisé, l’absence du marquage essentiel MSS SP-114 sur certaines pièces a soulevé des questions cruciales quant à leur véritable conformité.
Distinguer l’essentiel : MSS SP-114 versus fittings 150 LB
Il est impératif de bien comprendre la différence entre la norme MSS SP-114 et la désignation générique « 150 LB ». La norme MSS SP-114 définit des spécifications précises pour les raccords filetés ou à emboîtement en acier inoxydable moulé, garantissant leur résistance à des pressions nominales spécifiques. Un fitting « 150 LB », surtout s’il est de type « light pattern », n’est pas automatiquement conforme à cette norme.
Sans le marquage SP114, impossible de prouver sa conformité, mettant en péril l’intégrité des systèmes sous pression.
👉 Pour une explication plus détaillée des différences entre les termes « Class 150 » et « 150 LB », consultez cet article technique de Unified Alloys.
Les 5 erreurs fréquentes à éviter avec les raccords inox SP114
- Confondre « 150 LB » avec la conformité à SP114
Tous les raccords marqués « 150 LB » ne sont pas nécessairement conformes à la norme MSS SP-114. Ils peuvent provenir de standards plus permissifs, notamment les modèles « light pattern ». - Oublier de vérifier le marquage SP114 sur les pièces
Sans marquage visible SP114, il est impossible de démontrer la conformité d’un raccord, ce qui compromet la traçabilité et la sécurité réglementaire. - Utiliser des matériaux non autorisés par le code applicable
Par exemple, le matériau ASTM A351 n’est pas listé dans ASME B31.9, rendant certains raccords non conformes malgré leur qualité apparente. - Faire confiance uniquement à la documentation fournisseur
Les fiches techniques et bons de commande ne garantissent pas la conformité effective si le matériel livré diffère physiquement ou n’est pas clairement identifié. - Ignorer les spécifications du projet ou de l’ingénierie
Certains projets exigent des raccords fabriqués en ASTM A182. L’utilisation de composants non spécifiés expose à des rejets ou à des non-conformités majeures.
Le labyrinthe normatif : ASME B31.9 et B31.1
La conformité des matériaux en tuyauterie ne dépend pas d’une seule norme, mais du code applicable au projet. Le code ASME B31.9, qui régit la tuyauterie des bâtiments, exige que les matériaux et raccords soient explicitement listés dans ses tableaux d’acceptation. Or, ni la norme MSS SP-114, ni le matériau ASTM A351 (souvent utilisé dans les raccords moulés en acier inoxydable) ne figurent dans les tableaux de matériaux acceptés du B31.9. Par conséquent, même si un fitting est estampillé SP-114 et fabriqué en A351, il ne peut être considéré conforme au B31.9 sans approbation spécifique ou équivalence reconnue.

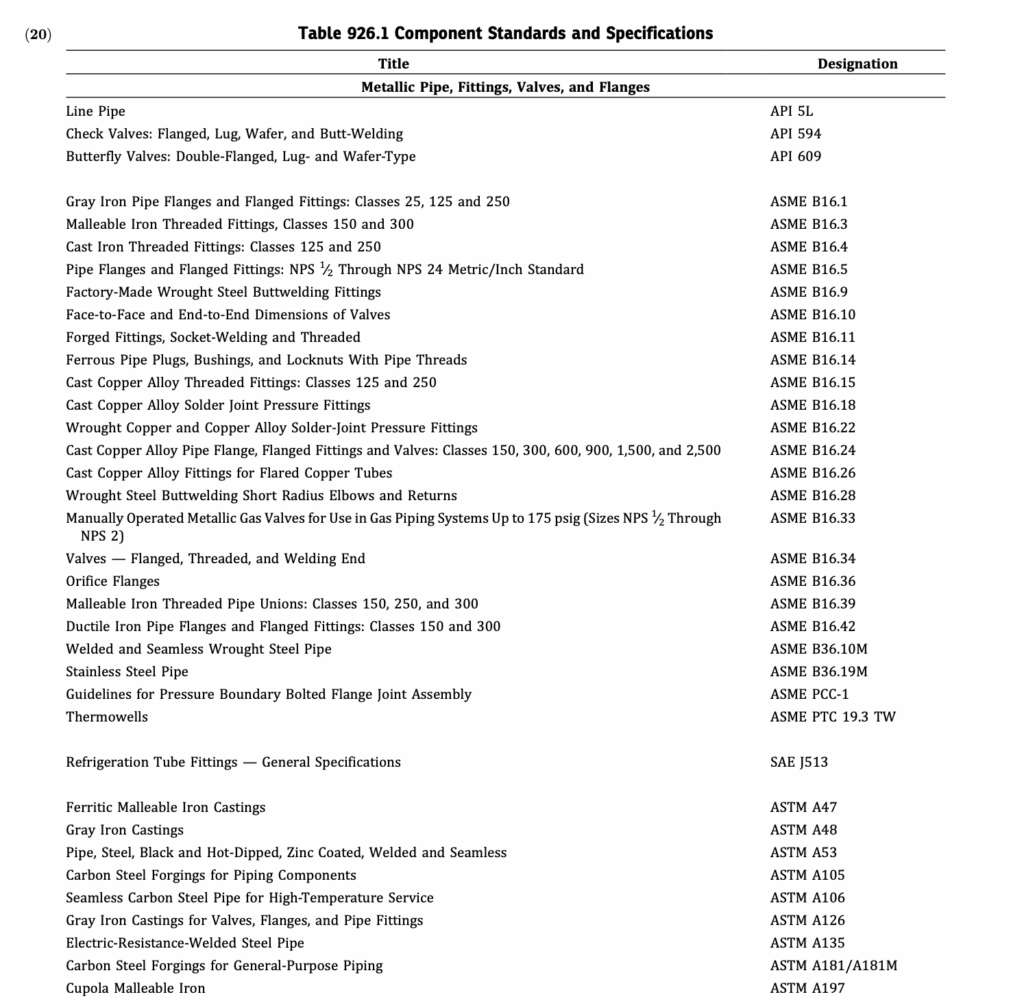

À l’inverse, le code ASME B31.1, applicable aux systèmes de tuyauterie de puissance, se montre plus permissif. La clause 923.1.2 – Materials Not Listed autorise, sous conditions, l’utilisation de matériaux non listés dans l’annexe obligatoire du B31.1, à condition qu’ils soient répertoriés dans l’Appendix A de B31.1. Cette annexe, comme le montre la Table A-3, inclut bien le matériau ASTM A351 (CF3, CF3M, etc.) parmi les aciers inoxydables moulés admissibles. Cela signifie que, dans certains cas, un raccord moulé en A351 peut être considéré comme acceptable sous B31.1, même s’il n’est pas reconnu sous B31.9.
Dans le cas spécifique du projet , les devis d’ingénierie (QRT 1965) stipulaient de manière explicite l’usage de fittings en acier inoxydable ASTM A182, excluant donc tout matériau A351 non listé ou substitué sans approbation formelle. L’absence du marquage SP-114 sur les pièces installées, combinée au choix du matériau, renforce la conclusion d’une non-conformité à la fois technique, normative et contractuelle.
Un cas concret : l’importance cruciale du marquage SP114
Notre inspection a révélé que plusieurs raccords installés n’arboraient pas le marquage SP114 distinctif. Bien que les documents de livraison mentionnent la norme SP114, aucun lien formel n’a pu être établi avec les raccords installés. Cette discordance entre documentation et réalité soulève de sérieuses questions sur la traçabilité et la conformité des installations.
L’absence du marquage SP114 est un obstacle majeur à la preuve de conformité. Ce marquage est une indication visuelle directe que le composant a été fabriqué et testé selon les exigences strictes de la norme. Chez Kaizen Inspection, nous insistons sur l’importance capitale de vérifier systématiquement le marquage des fittings en acier inoxydable. La présence ou l’absence de ce détail peut avoir des conséquences significatives sur la sécurité, la durabilité et la conformité réglementaire de vos installations industrielles.

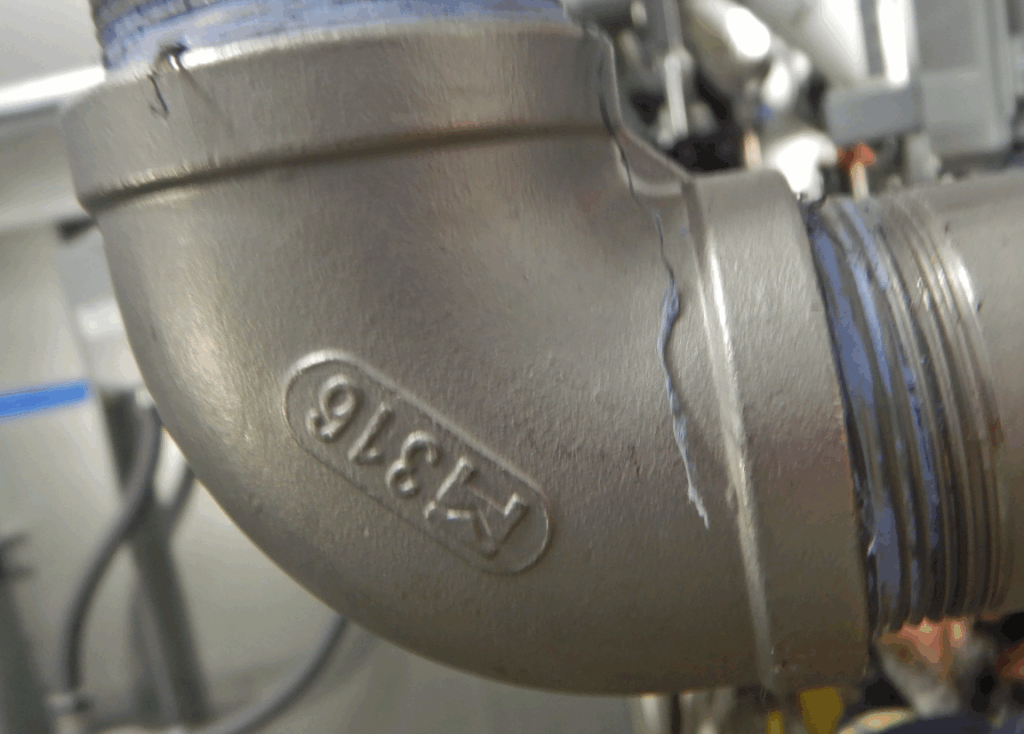

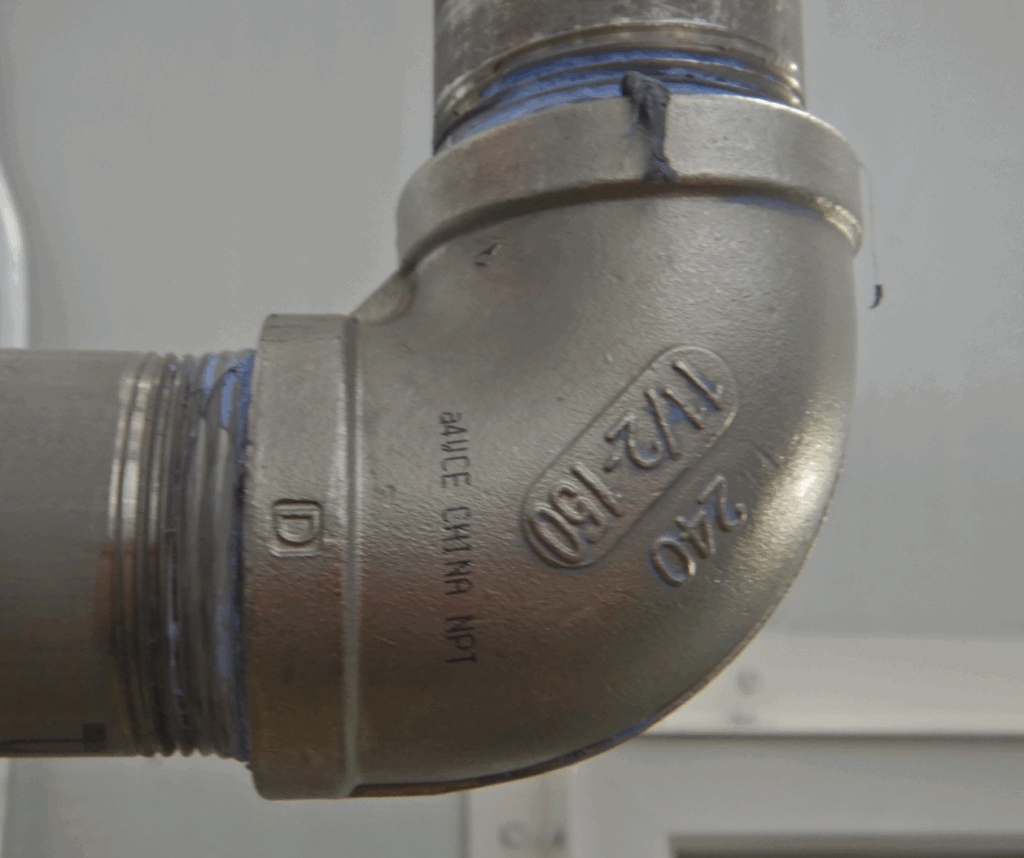

Exemples visuels : fittings “Standard Pattern” vs. SP-114
